Elko-bis - Odstępy separacyjne

Dane obliczeniowe

Klasa LPS:

Materiał:

Podejście uproszczone (wg PN-EN 62305-3:2011 pkt. 6.3.2)

Ilość przewodów odprowadzjących:

Pionowa długość mierzona wzdłuż przewodu
odprowadzającego od miejsca rozpatrywanego
odstępu separującego do najbliższego połączenia wyrównawczego l [m]:

s = \frac{k_{i}}{k_{m}} \cdot k_{c} \cdot l = \frac{0.04}{1} \cdot 1 \cdot 10.0 = 0.40 m

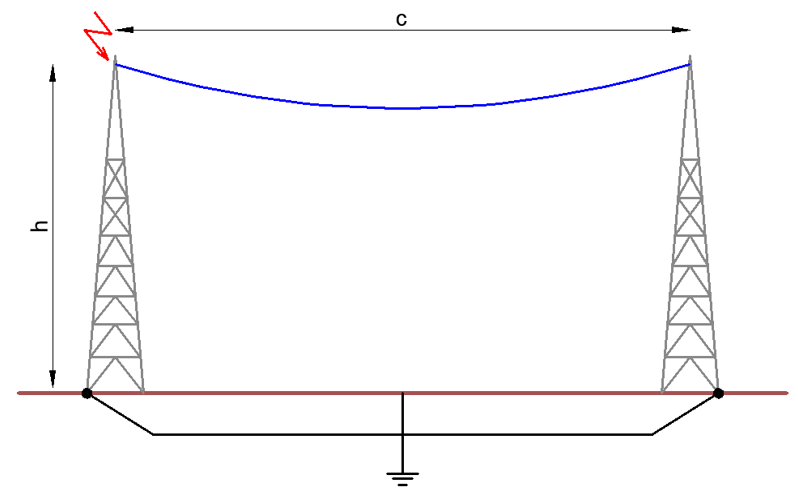

Układ ze zwodem poziomym (wg PN-EN 62305-3:2011 rys. C.1)

Odległość między przewodami odprowadzającymi c [m]:

Rozpiętość (lub wysokość) między przewodami otokowymi h [m]:

Pionowa długość mierzona wzdłuż przewodu
odprowadzającego od miejsca rozpatrywanego
odstępu separującego do najbliższego połączenia wyrównawczego l [m]:

k_{c} = \frac{h + c}{2 \cdot h + c} = \frac{10 + 10}{2 \cdot 10 + 10} = 0.667

s = \frac{k_{i}}{k_{m}} \cdot k_{c} \cdot l = \frac{0.04}{1} \cdot 0.667 \cdot 10 = 0.27 m

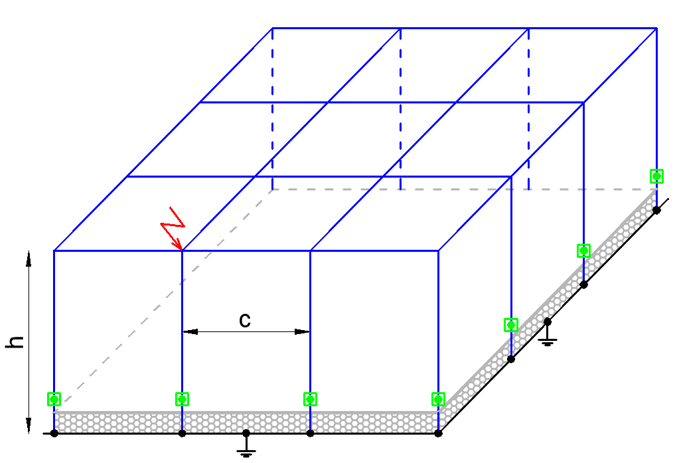

Układ o wielu przewodach odprowadzających (wg PN-EN 62305-3:2011 rys. C.2)

Całkowita liczba przewodów odprowadzających n:

Odległość między przewodami odprowadzającymi c [m]:

Rozpiętość (lub wysokość) między przewodami otokowymi h [m]:

Długość mierzona wzdłuż zwodu i przewodu odprowadzającego od punktu, w którym jest rozpatrywany odstęp separujący,do punktu najbliższego połączenia wyrównawczego lub do uziomu l [m]:

UWAGA 1 Równanie do wyznaczenia kc jest przybliżeniem dla obiektów przestrzennych i dla n≥4. Zakłada się, że wartości h i c mieszczą się w przedziale od 3 m do 20 m.
UWAGA 2 Jeżeli istnieją wewnętrzne przewody odprowadzające, to powinny być one uwzględnione w liczbie n.

k_{c} = \frac{1}{2 \cdot n} + 0.1 + 0.2 \cdot \sqrt[3]{\frac{c}{h}} = \frac{1}{2 \cdot 4} + 0.1 + 0.2 \cdot \sqrt[3]{\frac{10.0}{10.0}} = 0.383

s = \frac{k_{i}}{k_{m}} \cdot k_{c} \cdot l = \frac{0.04}{0.5} \cdot 0.383 \cdot 10.0 = 0.15 m

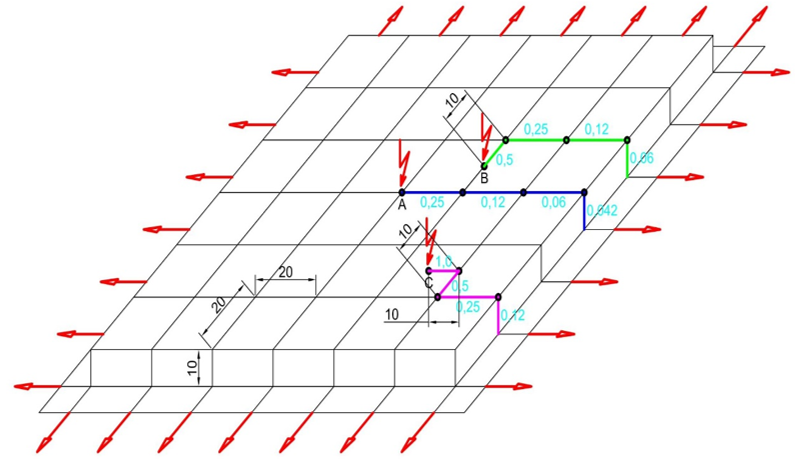

Układ o wielu przewodach odprowadzających (wg PN-EN 62305-3:2011 rys. C.5)

Całkowita liczba przewodów odprowadzających n:

Ilość dróg prądowych w miejscu uderzenia pioruna m:

UWAGA 1 Reguły podziału prądu:
a) Punkt wstrzyknięcia - prąd jest dzielony przez liczbę możliwych dróg prądowych odchodzących od punktu wstrzyknięcia do oczkowego układu zwodów.
b) Kolejne rozgałęzienia (węzły) - prąd jest redukowany o 50 % w każdym dalszym węźle siatki zwodów.
c) Przewód odprowadzający Prąd jest ponownie redukowany o 50 %, ale wartość kc nie może być mniejsza niż 1/n. (n ... całkowita liczba przewodów odprowadzających)
UWAGA 2 Wartości kc należy uwzględniać od punku uderzenia do krawędzi dachu. Droga wzdłuż krawędzi dachu do przewodu odprowadzającego nie wymaga uwzględnienia. Na wartości kc wzdłuż przewodów odprowadzających mają istotny wpływ przyłączone do nich zwody na krawędzi dachu.
UWAGA 3 Jak pokazano wyżej, jeżeli od punktu uderzenia do krawędzi dachu jest mniej oczek, należy stosować odpowiednie wartości kc, zaczynając od miejsca, w którym rozważa się zbliżenie.
UWAGA 4 Jeżeli istnieją wewnętrzne przewody odprowadzające, zaleca się uwzględnienie ich w ocenie liczby n.
